本記事では、夜間工事で使用される吊足場ユニットの主構造である4スパン梁枠を、1/16スケールの教育・展示用模型として再現した製作工程を紹介する。
見えない技術を、形として残す
夜の現場。

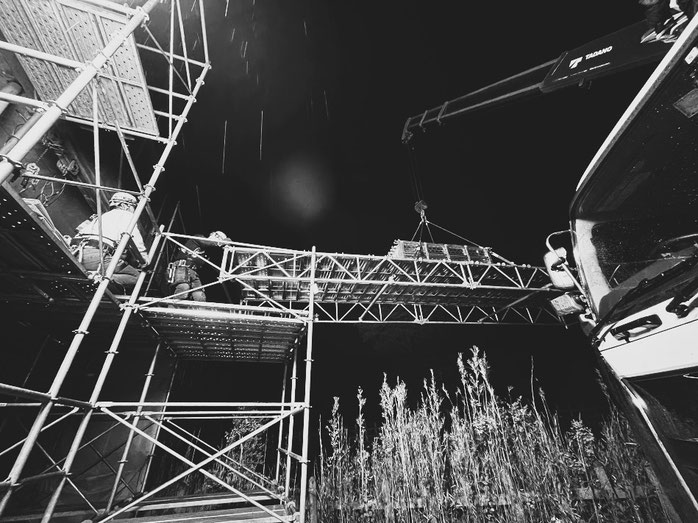

4スパン梁枠を2本使用して組み上げた吊足場ユニットを、ユニックで静かに吊り上げる。
雨粒が照明に浮かび上がる中、職人たちはわずかな合図で巨大な構造物を操る。
完成した足場を見る人は多い。
しかし、その足場がどのように組み立てられ、どのような構造で支えられているのかを知る人は少ない。
八蔵が模型を作る理由はそこにある。
現場で培われた技術と知恵を、手のひらサイズの構造物として残し、次の世代へ伝えていくためだ。
今回製作するのは、この4スパン梁枠を用いた吊足場ユニットの展示模型。
まずは模型製作の基礎となる梁枠の組立治具から製作していく。
一本の真鍮パイプから梁になるまで
夜の現場で人と資材を支える4スパン梁枠。

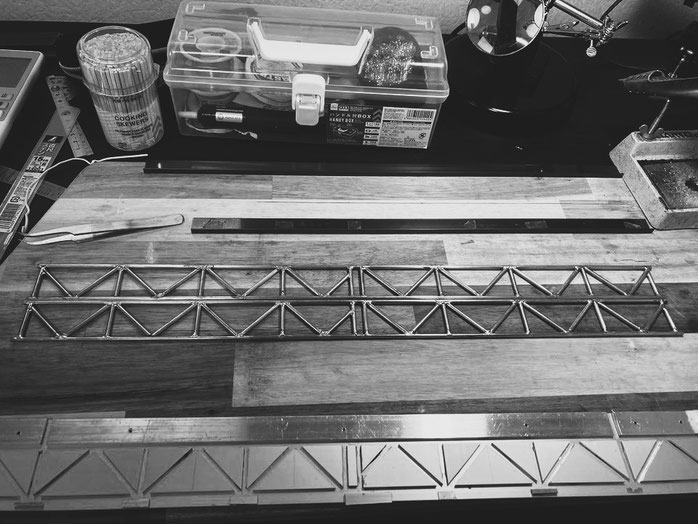

その構造を模型として再現するため、真鍮パイプを一本ずつ切り出し、専用治具の上で組み立てていく。
全長454mm。
実物に比べれば小さな構造物だが、部材の配置や接合方法は本物とほぼ同じだ。
交点ごとにハンダを流し込み、治具から外した瞬間、一本一本の部材は独立したパイプではなく「構造体」へと変わる。
模型製作とは、形を縮小する作業ではない。
現場で培われた技術や構造の考え方を、手のひらサイズへ凝縮する作業なのだ。
構造が形になる瞬間

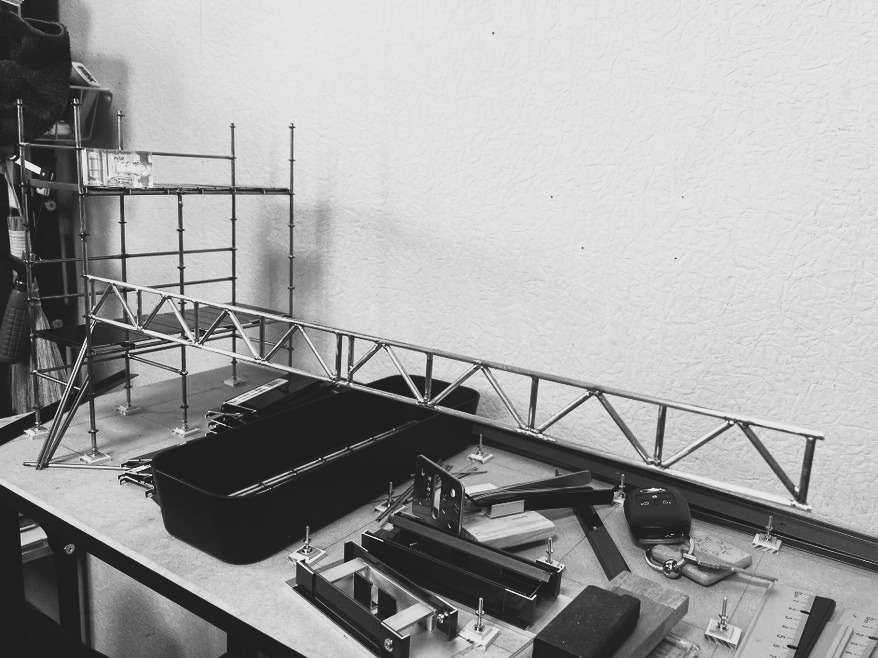

組立治具から取り外した4スパン梁枠を、試験的に支柱へ接続してみた。
支えているのは左側の緊結部のみ。
それにもかかわらず、梁枠は大きなたわみを見せることなく水平を保っている。
もちろん実物のように荷重を受けるわけではないが、部材寸法や接合位置の精度が確保されているからこそ実現できる状態だ。
トラス構造の魅力は、一本一本の細い部材が互いに力を分担し、一体となって大きな強度を生み出すことにある。
模型の世界でもその考え方は変わらない。
正確な寸法で切り出した真鍮パイプを治具上で組み立て、一つひとつの接合部を丁寧に仕上げることで、初めて構造体としての美しさが現れる。
こうして完成した梁枠は、次の工程である吊足場ユニットの製作へと進んでいく。
現場で人と資材を支える仮設構造物。
その仕組みを理解できる模型づくりは、まだ始まったばかりだ。
