構造理解を支える、制作プロセス。
お客様納品用模型の製作工程。
設計、加工、組立、構造検証を経て、施工構成を縮尺内へ再構築。
足場模型が完成するまでの制作過程を記録。

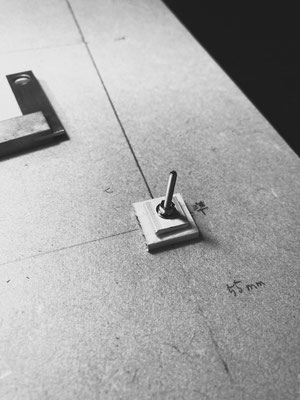

SECTION 01

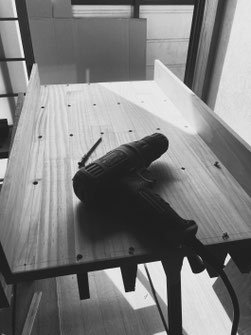

tage Base / ステージ制作
模型全体の基盤となる展示ステージを製作。
運搬性、安定性、展示性を考慮し、模型構成に適したベース寸法を設計。

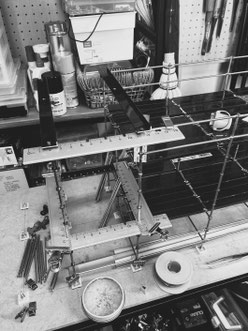

Assembly / 組立
仮組、調整、構造確認を実施。
足場構成と作業空間の成立性を確認しながら、全体形状を構築。
Frame / 構造フレーム製作
柱、梁、構造部材を加工。
模型スケール内で施工構成を再現するため、
部材精度と組立性を調整。

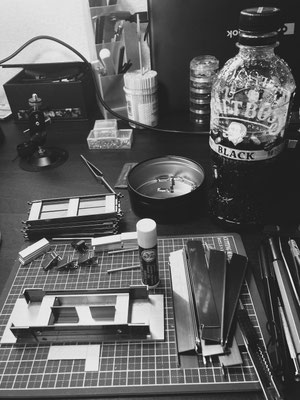

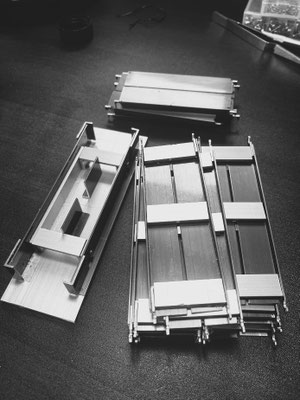

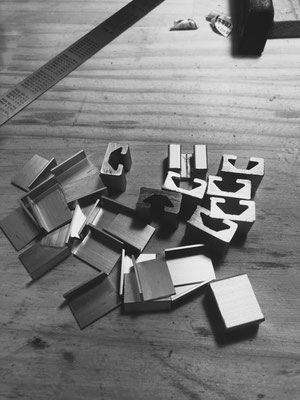

Anti Deck / アンチ（作業床）組立
本模型製作工程の中でも、最も加工精度を要する工程。アルミ材を細幅に切断し、切断端部をフック形状へ加工。

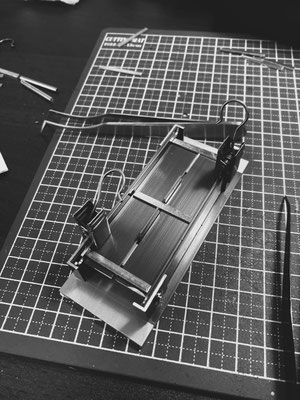

専用治具を用いて組立を行い、吊足場作業床構造を縮尺内へ再構築。
SECTION 02

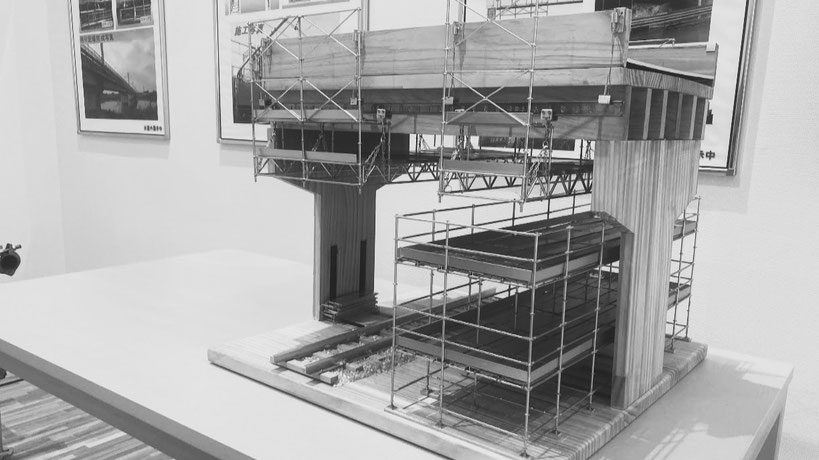

Bridge Structure / 橋台・橋梁ジオラマ制作
模型全体の基盤となる橋梁・橋脚構造を製作。
橋台、橋脚、橋面構成を縮尺内へ再構築し、足場模型が成立する施工環境を形成。
Bridge Layout / 構造設計
橋梁寸法、橋脚配置、支持条件を設計し寸法通り切断した材料を仮組。
展示模型全体の構成バランスと、施工空間の成立性を確認。

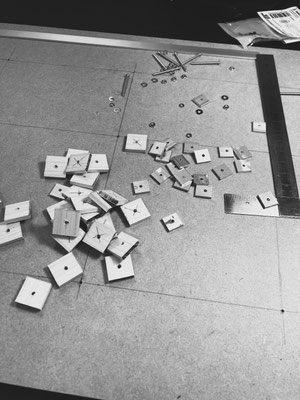

Material Processing / 部材加工
橋台・橋脚部材を加工。
縮尺精度と組立性を考慮しながら、模型構成に適した形状へ調整。
Assembly / 構造組立
橋梁基礎構造を組立。
足場模型との整合性を確認しながら、橋脚・橋台ジオラマを構築。
SECTION 03
Scaffold Unit / 吊足場ユニット制作
吊足場構成を縮尺内へ再構築。
吊支持機構、吊金具、支持梁、作業床構成を組み込み、橋梁下面施工に用いられる施工環境を模型スケールで表現。

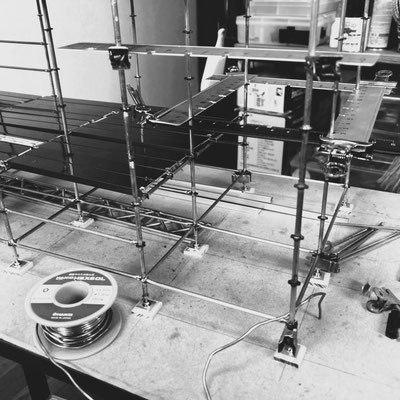

Main Structure / 吊足場ユニット
Main Structure / 吊足場ユニット
事前に製作した部品をはんだで組立て

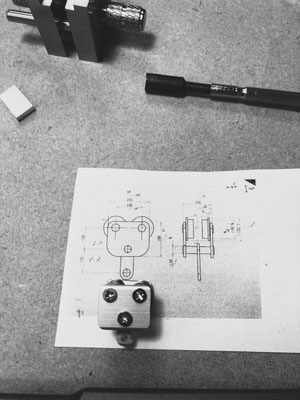

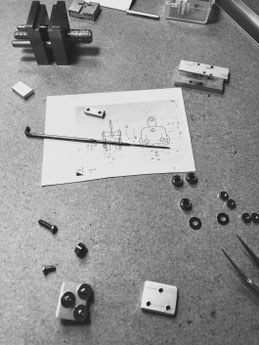

Support Hardware / 吊金具
滑車をアルミ材で製作
SUSPENDED SCAFFOLD SYSTEM / 吊足場ユニット制作
