ミニサーキュラーソーテーブル（No.27006）



用途

アルミ材・樹脂材の精密切断。

吊足場模型の主構造材加工に使用。

八蔵の使い方

市販状態のままではなく、
専用フェンス・自作治具を追加。

寸法誤差を極力抑えながら大量切断できる仕様へ改造しています。

主な加工内容

□ アルミ角材切断

□ 模型支柱加工

□ アンチ材部品量産



□ 微細部材の定尺切断



この機械は、工房内でも稼働率の高い設備のひとつです。

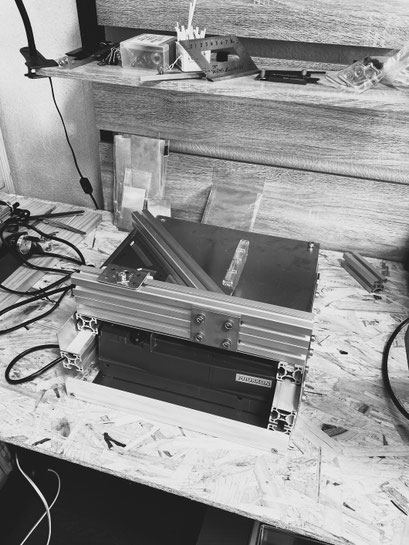

八蔵工房では、両端にアルミフレームを設置し1.5㎜ほどのアルミ板をスライドさせて切断する機構を自作しました。

手前のアルミフレームを前後するだけで切断出来ます。これがないと1mmのズレが完成精度を左右するため、治具調整にはかなり時間を使ってしまいます。

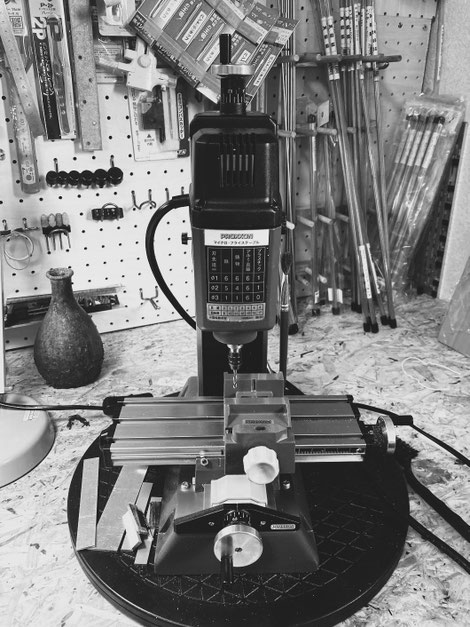

プロクソン フライス盤 MF70

■ 基本仕様

• 型番：MF70

• 電源：AC100V

• モーター出力：100W

• 回転数：5,000〜20,000rpm（無段変速）

• 重量：6.8kg

• 本体サイズ：265 × 150 × 270mm（非常に小型）

■ テーブル（XYステージ）

• テーブルサイズ：200 × 70mm

• X移動量：134mm

• Y移動量：46mm

• Z移動量：80mm

• 目盛り精度：1目盛り 0.05mm（実測で0.02〜0.03mm精度も可能

■ チャック・工具

• コレットチャック径：3.0mm（標準）

• 追加で 2.4mm / 1.0mm なども使用可能

• ルーター刃・エンドミル・超硬ビットが使える

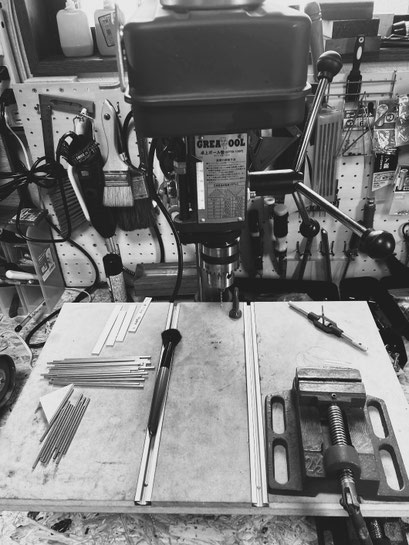

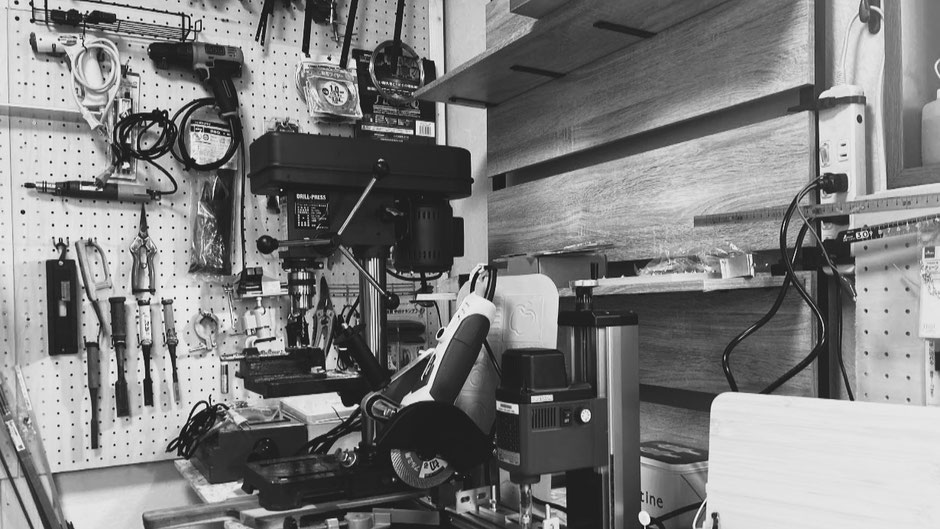

微細加工の精度を支える穴あけ設備

---

真っ直ぐ穴を開ける。
言葉にすると単純ですが、模型製作ではそれが案外難しい。

足場模型製作所 八蔵では、
アルミ材・真鍮材・樹脂材の加工に GTTBボール盤 を使用しています。

模型製作における穴加工は、

「穴を開ける」だけの作業ではありません。

位置、深さ、角度。

そのわずかな差が、完成時の組立精度を左右します。

---

用途

□ アルミ材穴あけ

□ 真鍮線加工

□ 治具製作

□ 固定穴加工

□ 部材位置決め加工

---

八蔵工房での役割

リューターやハンドドリルでも穴加工は可能ですが、

微細部品が増えるほど、垂直精度の確保が重要になります。

特に橋梁吊足場模型では、部材の直角精度や芯位置が完成状態に大きく影響します。

そのため、量産部材や位置決め加工ではボール盤を使う場面が多くなります。

---



微細加工を支える回転工具

---

削る。磨く。切る。整える。
模型製作では、その境界が曖昧になることがあります。

足場模型製作所 八蔵では、微細加工用設備として PROXXON ミニリューター を使用しています。

橋梁吊足場模型の製作では、切断だけでは完成しません。

切った部材を整え、接合部を微調整し、目視では分からないわずかな段差を消していく。

その仕上げ工程を担うのが、この回転工具です。

---

用途

□ 微細切削加工

□ バリ取り

□ 研磨作業

□ 切断加工

□ 接合部調整

□ 治具加工
